一、ES 分布式概述

1.1 ES 集群介绍

es 支持集群模式，是一个分布式系统，其好处主要有两个：

• 增大系统容量，如内存、磁盘，使得 es 集群可以支持 PB 级的数据
• 提高系统可用性，即使部分节点停止服务，整个集群依然可以正常服务

es 集群由多个 es 实例组成

• 不同集群通过集群名字来区分，可通过 clustername 进行修改，默认为 elasticsearch
• 每个 es 实例本质上是一个 JVM 进程，且有自己的名字，通过 node.name 进行修改

Cerebro 是一个可以查看es集群管理工具，地址：https://github.com/lmenezes/cerebro

1.2 ES 集群节点

启动一个节点

运行如下命令可以启动一个 es 节点实例

bin/elasticsearch -Eclustername=my_cluster -Enode.name=node1

可以启动多个节点实例构建一个 es 集群

1.2.1 节点状态 Cluster State

es 集群相关的数据称为 cluster state，主要记录如下信息：

• 节点信息，比如节点名称、连接地址等
• 索引信息，比如索引名称、配置等
• ……

1.2.2 主节点 Master Node

• 可以修改 cluster state 的节点称为 master节点，一个集群只能有一个
• cluster state 存储在每个节点上，master 维护最新版本并同步给其他节点
• master 节点是通过集群中所有节点选举产生的，可以被选举的节点称为 master-eligible节点，相关配置为：-node.master:true

1.2.3 协调节点 Coordinating Node

• 处理请求的节点即为 coordinating 节点，该节点是所有节点的默认角色，不能取消
• 作用是路由请求到正确的节点处理，比如创建索引的请求到 master 节点

1.2.4 数据节点 Data Node

存储数据的节点即为 data 节点，默认节点都是 data 类型，相关配置为：node.data:true

二、副本与分片

2.1 副本

提高系统可用性，包括以下两个方面

• 服务可用性：2 个节点的情况下，允许其中 1 个节点停止服务
• 数据可用性：引入 副本（Replication） 解决，每个节点上都有完备的数据

2.2 分片

如何将数据分布于所有节点上？es 通过引入 分片（Shard） 解决问题

• 分片是 es 支持 PB 级数据的基石
• 分片存储了部分数据，可以分布于任意节点上
• 分片数在索引创建时指定且后续不允许再更改，默认为 5 个
• 分片有主分片和副本分片之分，以实现数据的高可用
• 副本分片的数据由主分片同步，可以有多个，从而提高读取的吞吐量

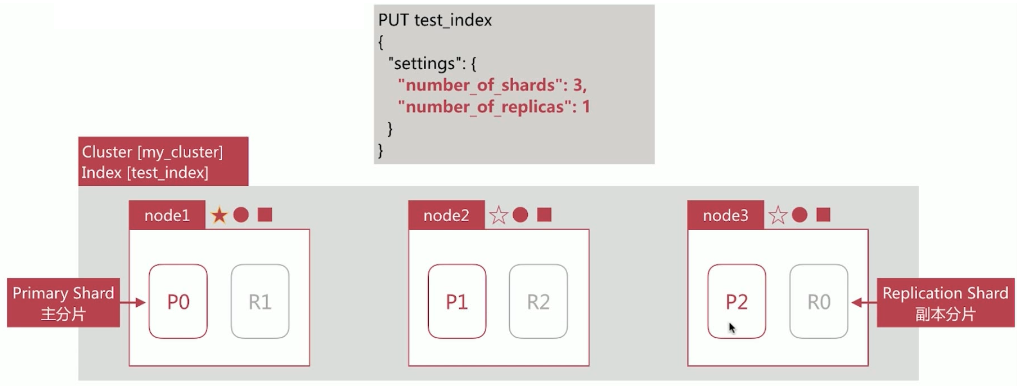

下图演示的是 3 个节点的集群中 test_index 的分片分布情况，创建时我们指定了 3 个分片和 1 个副本，api 如下所示：

2.3 副本与分片的思考

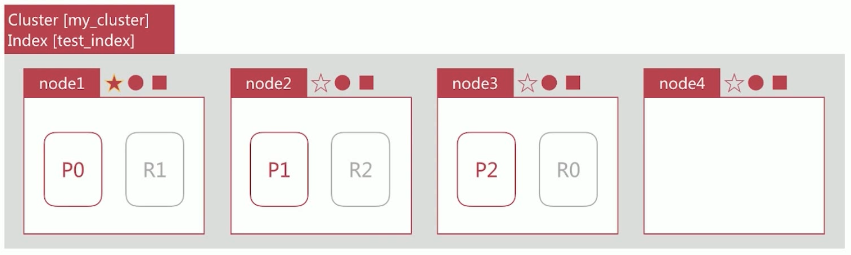

基于上图，思考两个问题：

• 问：此时增加节点是否能提高 test_index 的数据容量？

  答：不能。因为只有 3 个分片，已经分布在 3 台节点上，新增的节点无法利用。



• 问：此时增加副本数是否能提高 test_index 的读取吞吐量？

  答：不能。因为新增的副本也是分布在这 3 个节点上，还是利用了同样的资源。如果要增加吞吐量，还需要新增节点。



总结：分片数的设定很重要，需要提前规划好

• 过小会导致后续无法通过增加节点实现水平扩容
• 过大会导致一个节点上分布过多分片，造成资源浪费，同时会影响查询性能

三、集群状态与故障转移

3.1 健康状态

通过如下 api 可以查看集群健康状况，包括以下三种：

GET _cluster/health

• green：健康状态，指所有主副分片都正常分配
• yellow：指所有主分片都正常分配，但是有副本分片未正常分配
• red：有主分片未分配（比如磁盘空间不足）

集群处于 red 状态并不意味着不能对外提供服务，是可以正常访问的

3.2 故障转移

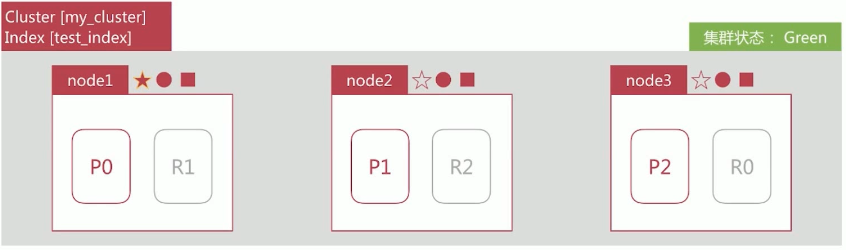

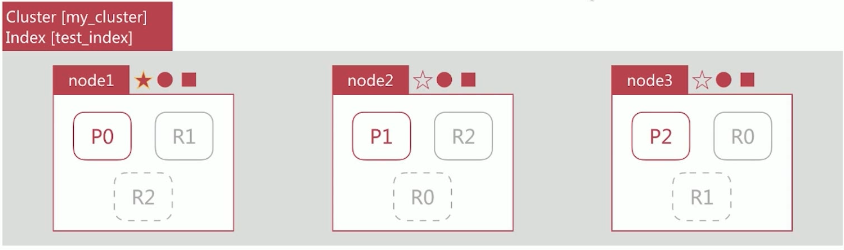

集群由 3 个节点组成，如下所示，此时集群状态是 Green。

node1 所在机器宕机导致服务终止，此时集群会如何处理？

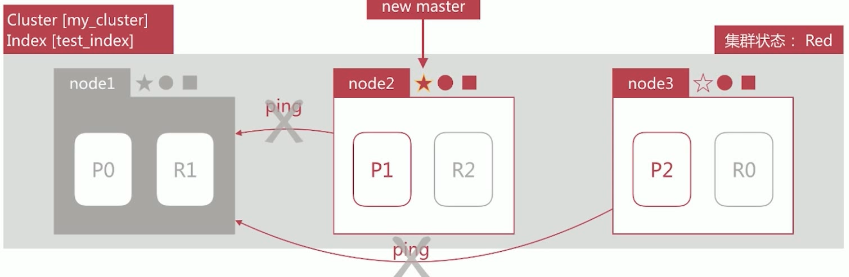

1. node 之间会互相 ping 检查节点状态，node2 和 node3 发现 node1 无法响应一段时间后，会发起 master 选举，比如这里选择 node2 为 master 节点。此时由于主分片 P0 下线，集群状态变为 Red。

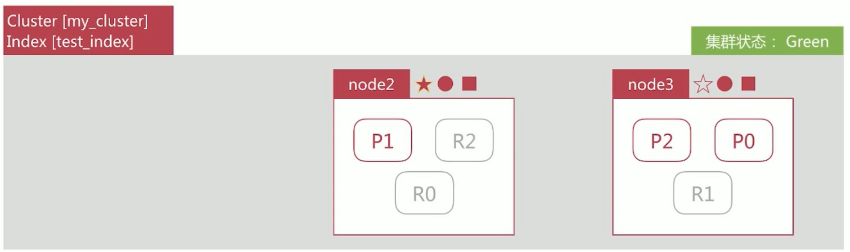

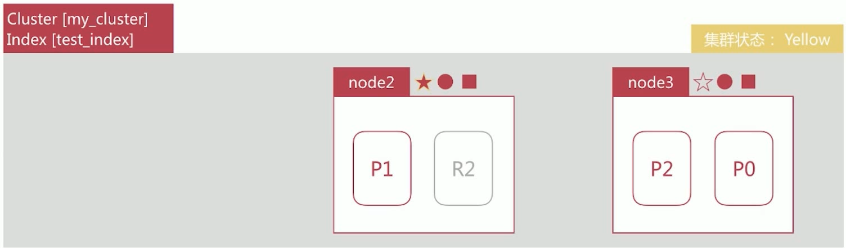

2. node2 发现主分片 P0 未分配，将 R0 提升为主分片。此时由于所有主分片都正常分配，集群状态变为 Yellow。



3. node2 为 P0 和 P1 生成新的副本，集群状态变为 Green。



四、文档分布式存储

4.1 文档映射算法

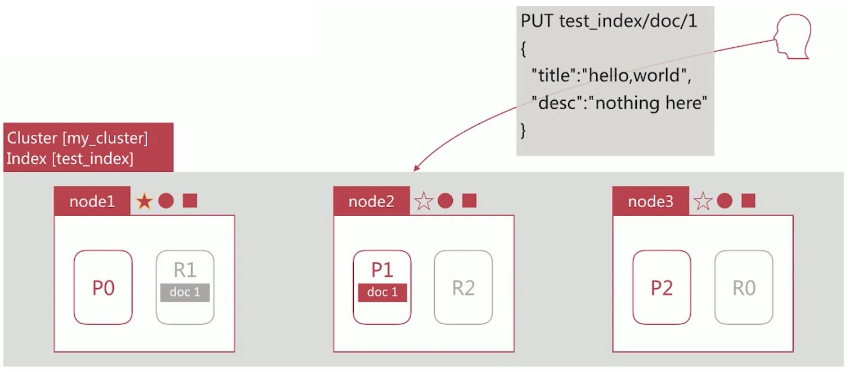

文档最终会存储在分片上。如下图所示，Document1 最终存储在分片 P1 上

Document1 是如何存储到分片 P1 的？选择 P1 的依据是什么？

答案：有一个文档到分片的映射算法

目的：使得文档均匀分布在所有分片上，以充分利用资源

算法：是否可以随机选择或者 round-robin 算法？不可取，因为需要维护文档到分片的映射关系，成本巨大。应该根据文档值实时计算对应的分片

映射算法：

es 通过如下的公式计算文档对应的分片

• shard = hash(routing) % number_of_primary_shards
• hash 算法保证可以将数据均匀地分散在分片中
• routing 是一个关键参数，默认是文档 id，也可以自行指定
• number_of_primary_shards 是主分片数
• 该算法与主分片数相关，这也是 分片数一旦确定后便不能更改 的原因

4.2 文档的读写流程

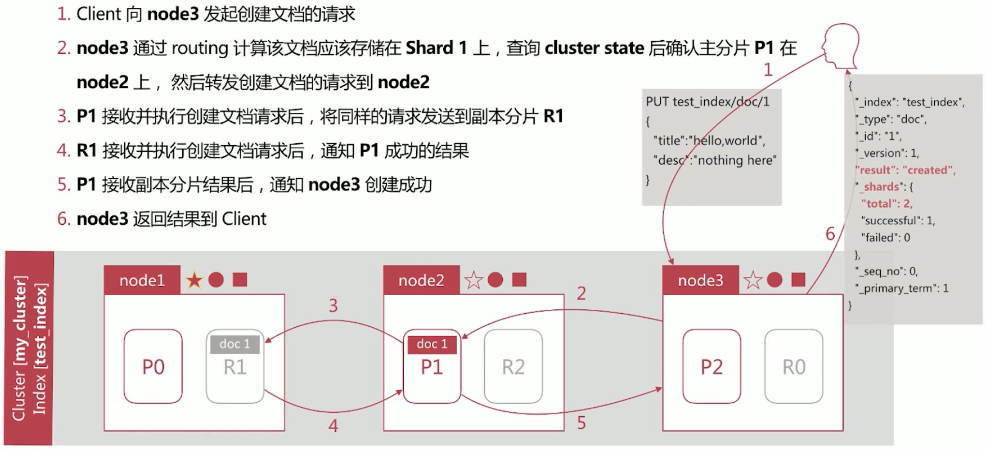

4.2.1 文档创建流程

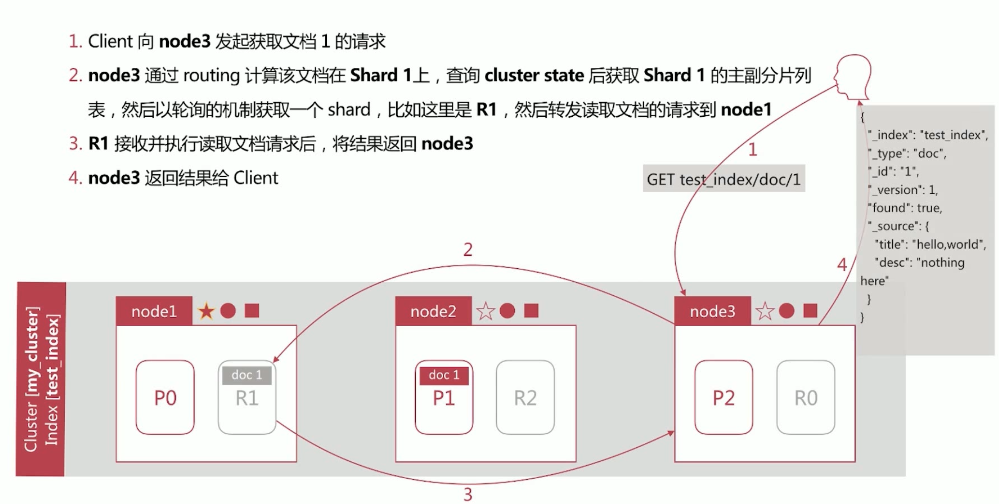

4.2.2 文档读取流程

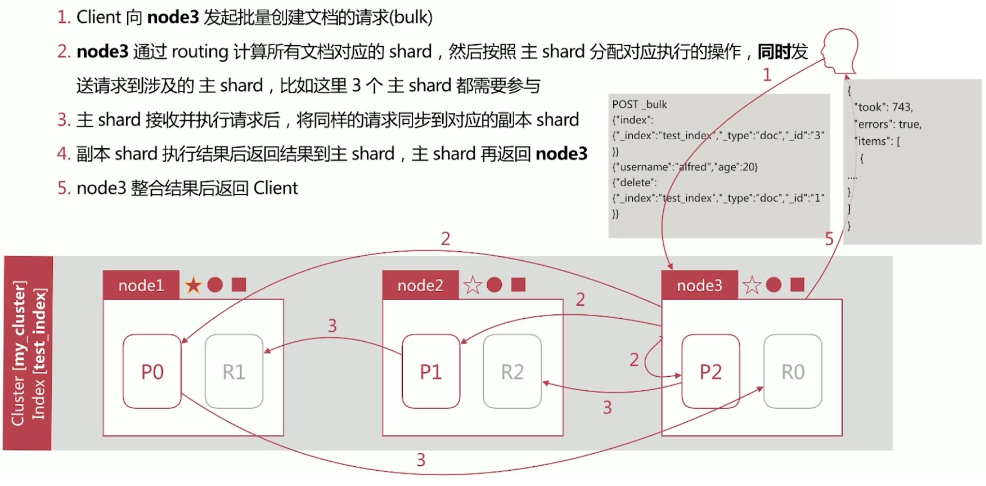

4.2.3 文档批量创建流程

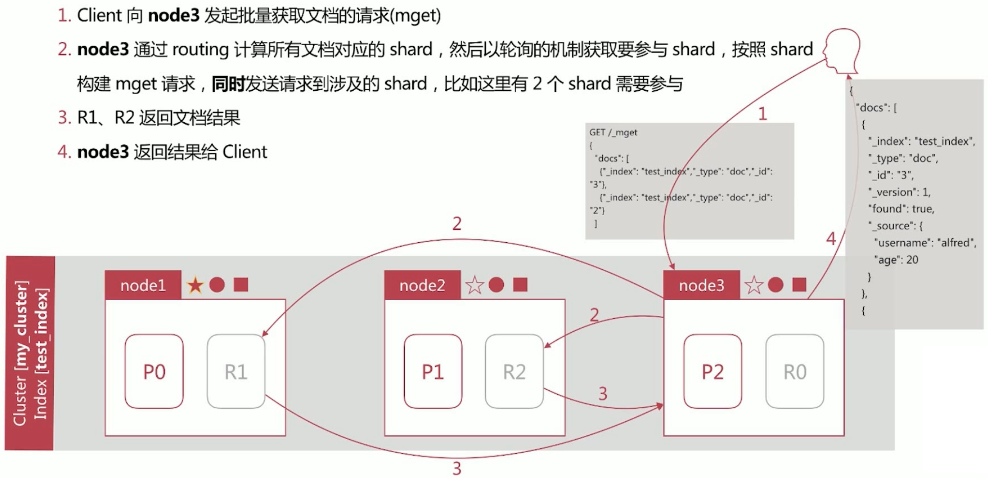

4.2.4 文档批量读取流程

五、脑裂问题

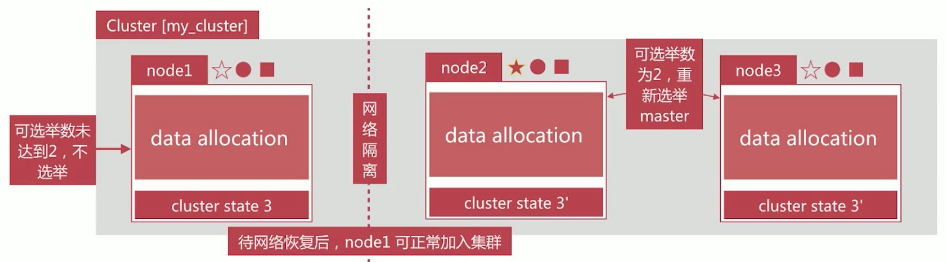

脑裂问题，英文为 split-brain，是分布式系统中的经典网络问题，如下图所示：

• node2 与 node3 会重新选举 master，比如 node2 成为了新 master，此时会更新 cluster state
• node1 自己组成集群后，也会更新 cluster state
• 同一个集群有两个 master，而且维护不同的 cluster state，网络恢复后无法选择正确的 master

解决方案为仅在可选举 master-eligible 节点数大于等于 quorum 时才可以进行 master 选举

• quorum = master-eligible节点数 / 2 + 1，例如 3 个 master-eligible 节点时， quorum 为 2
• 配置 discovery.zen.minimum_master nodes 为 quorum 即可避免脑裂

六、shard 详解

6.1 倒排索引不可变

倒排索引一旦生成，不能更改，其好处如下：

• 不用考虑并发写文件的问题，杜绝了锁机制带来的性能问题
• 由于文件不再更改，可以充分利用文件系统缓存，只需载入一次，只要内存足够，对该文件的读取都会从内存读取，性能高
• 利于生成缓存数据
• 利于对文件进行压缩存储，节省磁盘和内存存储空间

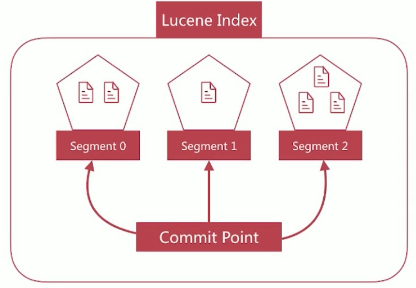

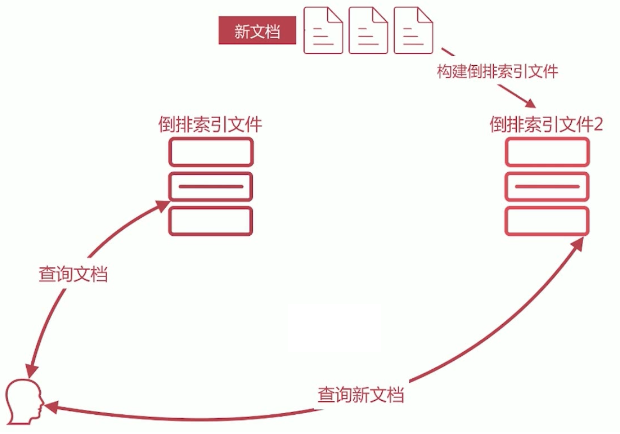

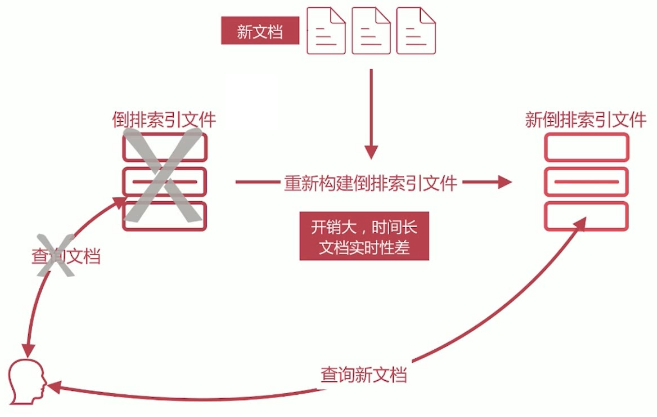

坏处为需要写入新文档时，必须重新构建倒排索引文件，然后替换老文件后，新文档才能被检索，导致文档实时性差。查询流程如下图：

6.2 搜索实时性方案

如何解决文档搜索实时性问题呢？

解决方案是新文档直接生成新的倒排索引文件，查询的时候同时查询所有的倒排文件，然后做结果的汇总计算即可。查询流程如下图：

• Lucene 便是采用了这种方案，它构建的单个倒排索引称为 segment，合在一起称为 Index，与 ES 中的 Index 概念不同。ES 中的一个 Shard 对应一个 Lucene Index。
• Lucene 会有一个专门的文件来记录所有的 segment 信息，称为 commit point

6.3 文档搜索实时性操作

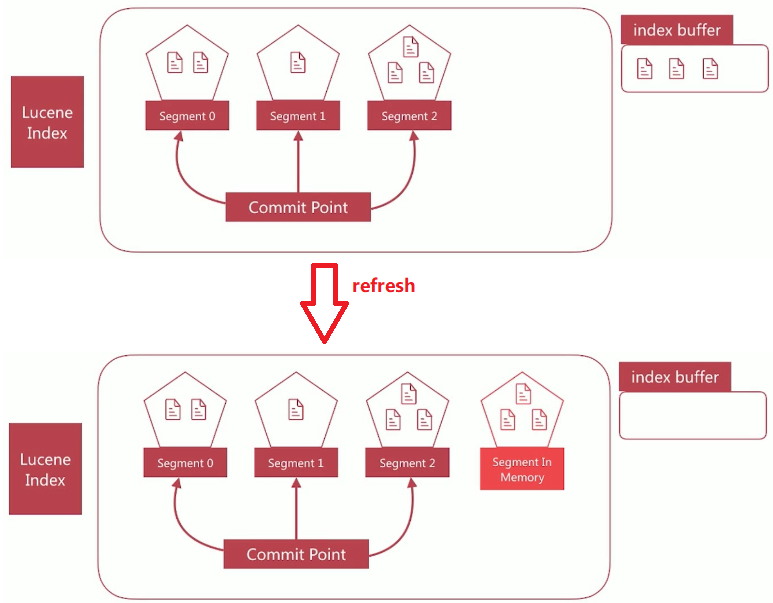

6.3.1 refresh

• segment 写入磁盘的过程依然很耗时，可以借助文件系统缓存的特性，先将 segment 在缓存中创建并开放查询来进一步提升实时性，该过程在 es 中被称为 refresh。
• 在 refresh 之前文档会先存储在一个 buffer 中，refresh 时将 buffer 中的所有文档清空并生成内存 segment
• es 默认每 1 秒执行一次 refresh，refresh 之后文档就可以被搜索到了，因此文档的实时性被提高到 1 秒，这也是 es 被称为 准实时（Near Real Time） 的原因

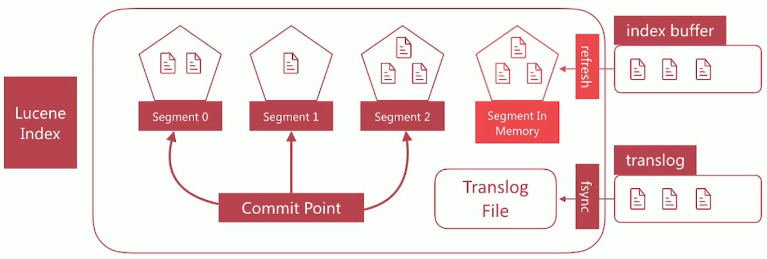

6.3.2 translog

如果在内存中的 segment 还没有写入磁盘前发生了宕机，那么其中的文档就无法恢复了，如何解决这个问题？

• es 引入 translog 机制。写入文档到 buffer 时，同时将该操作写入 translog。
• translog 文件会即时写入磁盘（fsync），6.x 默认每个请求都会落盘，可以修改为每 5 秒写一次，这样风险便是丢失 5 秒内的数据，相关配置为 index.translog。
• es 启动时会检查 translog 文件，并从中恢复数据。

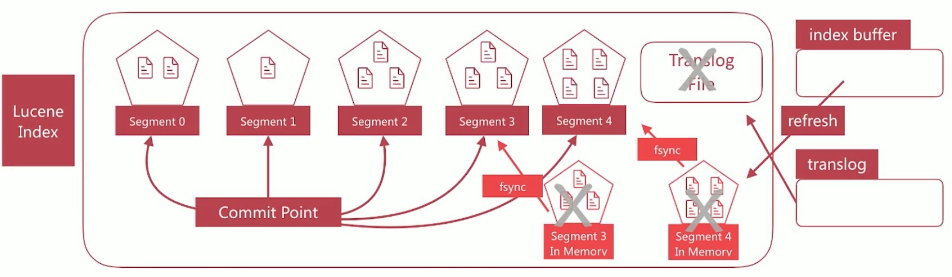

6.3.3 flush

flush 负责将内存中的 segment 写入磁盘，主要做如下的工作：

• 将 translog 写入磁盘，生成 translog file
• 将 index buffer 清空，其中的文档生成一个新的内存 segment，相当于一个 refresh 操作
• 执行 fsync 操作，将内存中的 segment 写入磁盘，生成磁盘 segment
• 更新 commit point，记录新生成的 segment
• 删除旧的 translog file 和内存中的 segment

6.4 实时性操作发生时机

refresh 发生的时机主要有如下几种情况：

• 间隔时间达到时，通过 index.settings.refresh interval 来设定，默认是 1 秒
• index.buffer 占满时，其大小通过 indices.memory.index_buffer_size 设置，默认为 jvm heap 的 10%，所有 shard 共享
• flush 发生时也会发生 refresh

flush 发生的时机主要有如下几种情况：

• 间隔时间达到时，默认是 30 分钟，5.x 之前可以通过 index.translog.flush threshold period 修改，之后版本无法修改
• translog 占满时，其大小可以通过 index.translog.flush threshold _size 控制，默认是 512mb，每个 index 有自己的 translog

6.5 删除与更新文档

文档搜索实时性—删除与更新文档

• segment 一旦生成就不能更改，那么如果你要删除文档该如何操作？

  Lucene 专门维护一个 .del 的文件，记录所有已经删除的文档，注意 .del 上记录的是文档在 Lucene 内部的 id，在查询结果返回前会过滤掉 .del 中的所有文档

• 更新文档如何进行呢？

  首先删除文档，然后再创建新文档

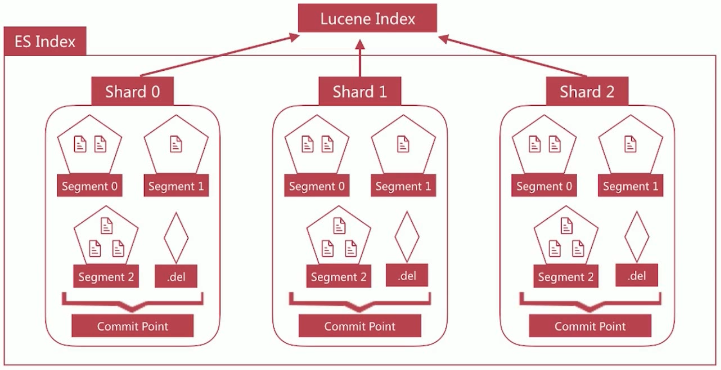

6.6 Shard 整体结构

ES Index 与 Lucene Index 的术语对照如下所示：

ES 索引分为好几个 Shard，每个 Shard 对应一个 Lucene Index，Lucene Index 由一堆 Segment 组成，还有一个 .del 文件记录已经删除的文档，有一个 Commit Point 文件来维护所有的 Segment 和 .del 文件。

6.7 Segment Merging

Segment Merging 操作解决 Segment 文件越来越多的问题。

• 随着 segment 的增多，由于一次查询的 segment 数增多，查询速度会变慢
• es 会定时在后台进行 segment merge 的操作，减少 segment 的数量
• 通过 force_merge api 可以手动强制做 segment merge 的操作
