核心基础组件

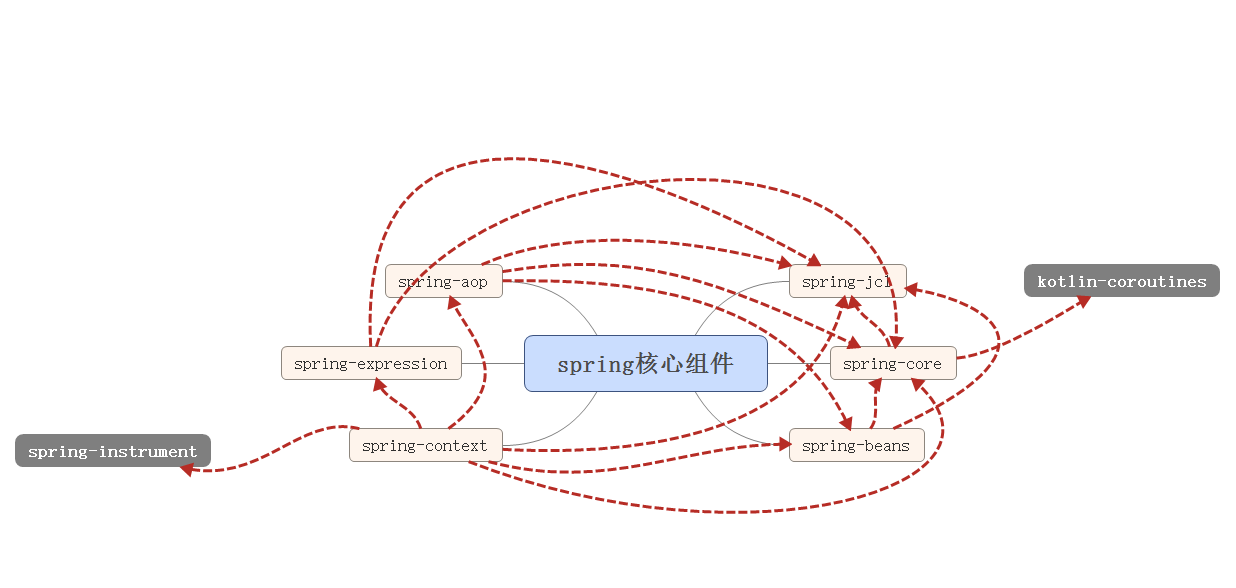

Spring 基础组件包含六个，相应的关系如下图：

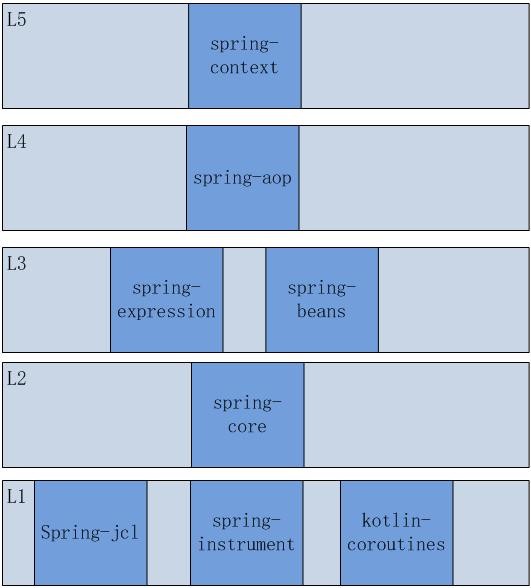

从箭头的流向可以归纳出从底到上的分层结构：

• spring-jcl、spring-instrument、kotlin-coroutines 是底层基础，不依赖 Spring；
• 其它组件，可以标记为 L1；
• spring-core 依赖于 spring-jcl、kotlin-coroutines 而又不依赖其它 Spring 组件，可以标记为 L2；
• spring-expression、spring-beans 依赖于 spring-jcl 和 spring-core 又不依赖其它 Spring 组件，可以标记为 L3；
• spring-aop 依赖于 spring-jcl、spring-core、spring-beans 而又不依赖其它 Spring 组件，可以标记为 L4；
• spring-context 依赖于 spring-jcl、spring-core、spring-expression、spring-beans、spring-aop，可标记为L5。

• Spring-jcl： JCL 全称：Jakarta Commons Logging，Spring-jcl 采用了设计模式中的“适配器模式”，它对外提供统一的接口，然后在适配类中将对日志的操作委托给具体的日志框架；
• Spring-core： Core 模块主要的功能是实现了反向控制 IOC（Inversion of Control）与依赖注入DI（Dependency Injection）、Bean 配置以及加载。Core 模块中有 Beans、BeanFactory、BeanDefinitions、ApplicationContext 等几个重要概念；
• Spring-expression： Spring 表达式语言，解析 Spring 表达式语言；
• Spring-beans： 负责 Bean 工厂中 Bean 的装配，所谓 Bean 工厂即是创建对象的工厂，Bean 的装配也就是对象的创建工作。重点：BeanFactory；
• Spring-aop： Spring 提供了面向切面功能的模块；
• Spring-context： Spring 的 IOC 容器，因大量调用 Spring Core 中的函数，整合了 Spring 的大部分功能。 Bean 创建好对象后，由 Context 负责建立 Bean 与 Bean 之间的关系并维护。所以也可以把 Context 看成是 Bean 关系的集合，重点：ApplicationContext。

使用的其它组件：

• Spring-instrument： 相当于一个检测器，提供对 JVM 以及对 Tomcat 的检测；
• kotlin-coroutines： 引入了协程。

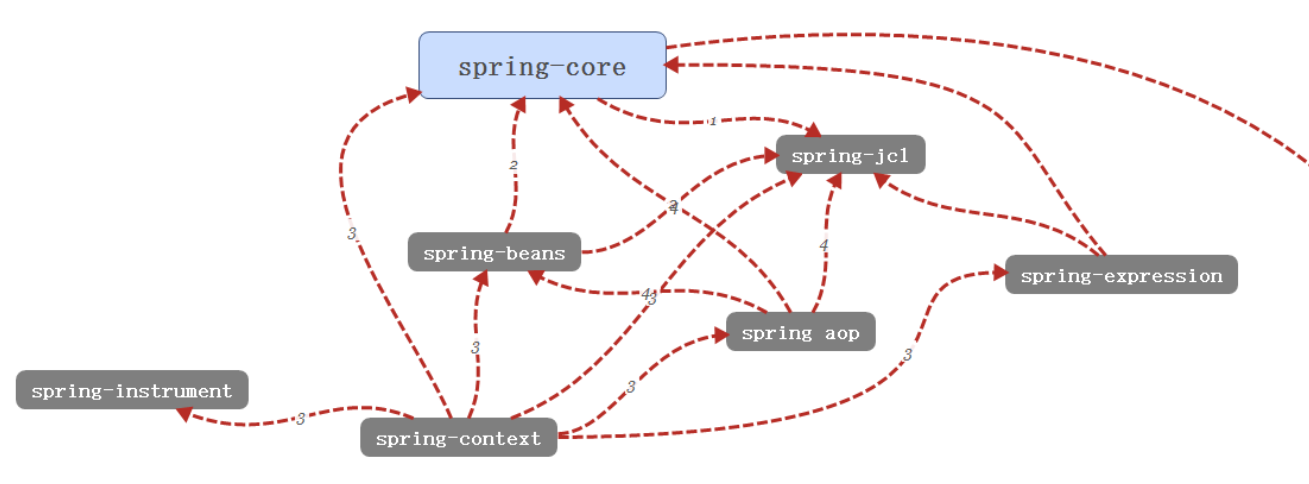

为了方便查看，我们去掉了 Spring 核心组件的描述，仅仅描述核心组件之间的关系，如下图所示：

高级应用组件

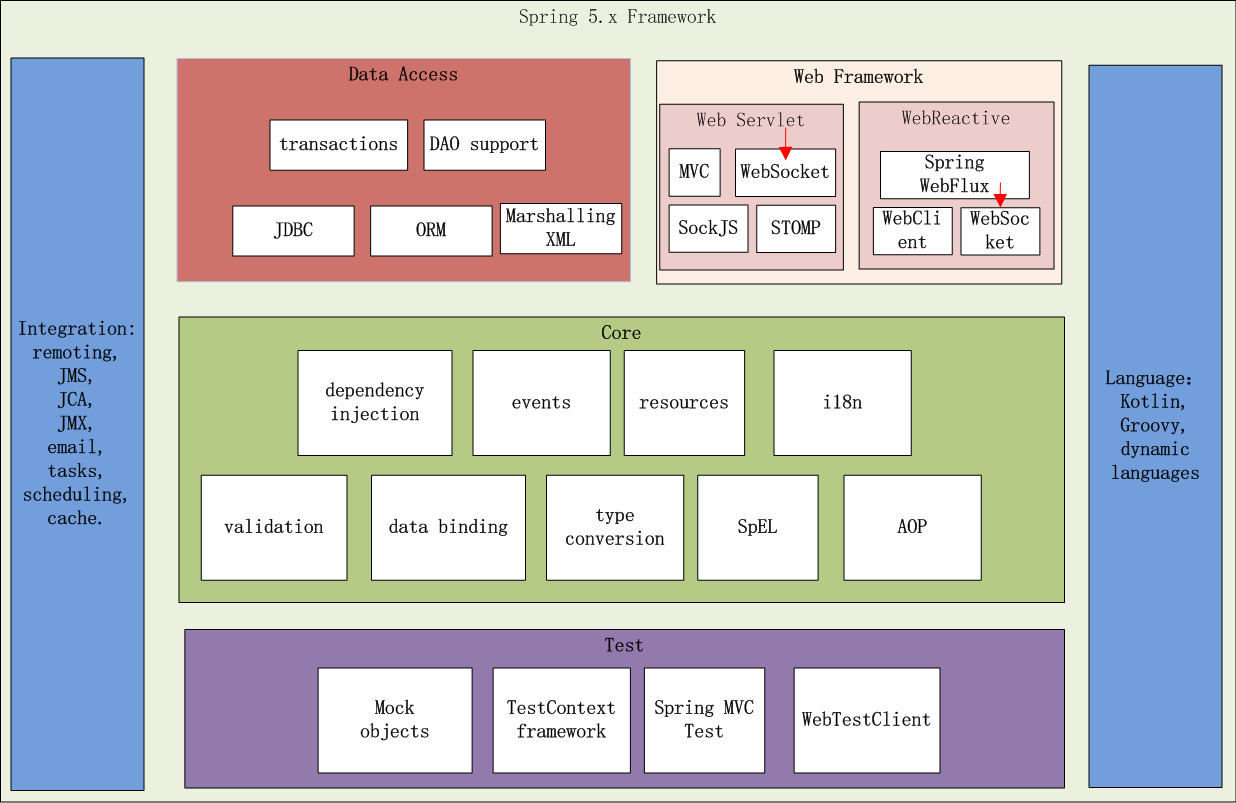

本文根据 Spring5.x 官方最新文档画出的 Spring 的架构图如下：

可以看到 Spring 核心组件 core 位于所有组件的核心，它包含了 DI，事件，资源，国际化，验证，数据绑定，类型转换，SpEL，AOP 等主要功能，基于核心应用组件之上的组件有：数据访问（data access）、Web 框架、Spring 还支持动态脚本语言如 Groovy，也提供了 Kotlin 的支持、及其它各种框架及组件如调度，邮件，缓存，远程调用等的支持集成。最后，Spring 还提供了方便的测试支持 spring-test。

下面对各组件做一下详细介绍。

1. web 框架

• Spring-web： Web 上下文模块建立在应用程序上下文模块之上，为基于 Web 的应用程序提供了上下文；
• Spring-webmvc： 主要用于在遵守 Servlet 规范的前提下，将 Spring 框架集成到 Java web 应用中；
• Spring-websocket：Spring 在 4.0 后将 WebSocket 集成了进去，即 Spring-websocket 模块。它与 Java WebSocket API 标准（JSR-356）兼容，并且还提供额外功能；
• Spring-webflux： Spring Framework 5.0 中引入的新的反应式 Web 框架。 与 Spring MVC 不同，它不需要 Servlet API，完全异步和非阻塞， 并通过 Reactor 项目实现 Reactive Streams 规范。 并且可以在诸如 Netty， Undertow 和 Servlet 3.1+ 容器的服务器上运行。

2. 数据访问

• Transactions： 事务管理
• DAO Support： 数据访问对象
• JDBC： jdbcTemplate
• O/R Mapping： jpa，hibernate
• XML Marshalling： xml 读取

3.消息框架

Spring-messaging

高级组件的关系

我们看一下他们之间的相互关系，完整的依赖图如下所示：

从图中可以看出来各组件以下依赖关系：

• spring-web 依赖于 Spring 核心组件和 spring-oxm；
• spring-webmvc 依赖于 Spring核心组件和 spring-web，spring-context-support，spring-oxm；
• spring-websocket 依赖于 Spring 核心组件和 spring message，spring-web，spring-webmvc；
• spring-webflux 依赖于 Spring 核心组件和 spring-context-support，kotlin-coroutines。

总结

Spring 框架本身包含的内容比较多，盲目的去阅读其源代码，只会陷入代码的沼泽中；源码 Spring 源码讲解战略战术：从战略上搞清楚 Spring 的各个组件及应用场景，然后从战术上根据自己的弱点进行加强练习，才可以练就一身神功。官方文档是我们了解 Spring 框架组件及应用场景的最好来源，通过使用思维导图来将官网文档进行浓缩精华，是一种值得推荐的方式。你瞧！你是否对 Spring 框架有了总体的认识了？
